網線水晶頭的排列順序

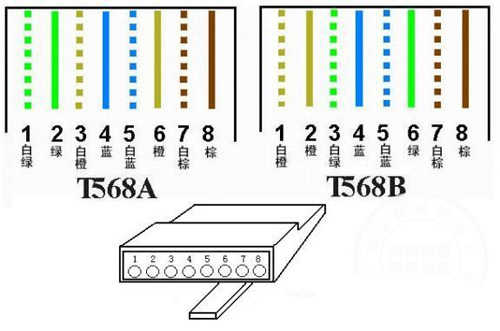

一、不同設備相連（如路由器連交換機、交換機連電腦等）

A端：（標準568B）：白橙，橙，白綠，藍，白藍，綠，白棕，棕。

B端：（標準568B）：白橙，橙，白綠，藍，白藍，綠，白棕，棕。

二、相同設備相連（如交換機連交換機、電腦連電腦等）

A端：(568A)： 白綠，綠，白橙，藍，白藍，橙，白棕，棕；

B端：（標準568B）：白橙，橙，白綠，藍，白藍，綠，白棕，棕。

組建局域網時制作網線是必不可少的一步，下面就給大家介紹一下如何制作網線。

AMP雙絞電纜內有8根電線，分為4對，每一對就是一對雙絞線，依次為：（橙，白/橙）；（綠，白/綠）；（棕，白/棕）；（藍，白/藍） （"白/橙"指白線上有橙色的色點）

2、如果用于電腦與集線器（Hub）相連，請按下列順序排線： 橙；白/橙；綠；白/棕；棕；白/綠；藍；白/藍

3、如果用于兩臺電腦直接相連，（不經過集線器）則一端如下接： 橙；白/橙；綠；白/棕；棕；白/綠；藍；白/藍

另一端如下排線：

綠；白/綠；橙；白/棕；棕；白/橙；藍；白/藍 不管如何接線，最后完成后用RJ-45測線儀測試時，4個綠燈都應依次閃爍。

100BASE-T4 RJ-45對雙絞線的規定如下：

1、2用于發送，3、6用于接收，4、5，7、8是雙向線。

1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。

用于HUB到電腦時，按順序接好即可。

如果用于兩臺電腦直接相連，需將一邊的3、6接另一邊的1、2，1、2接另一邊的3、6。也就是將一端的發送接另一邊的接收，接收接另一邊的發送。

步驟 1：利用斜口錯剪下所需要的雙絞線長度，至少 0.6米，最多不超過 100米。 然后再利用雙絞線剝線器（實際用什么剪都可以）將雙絞線的外皮除去2－3厘米。 有一些雙絞線電纜上含有一條柔軟的尼龍繩，如果您在剝除雙絞線的外皮時，覺得裸露出的部分太短，而不利于制作RJ－45接頭時，可以緊握雙絞線的外皮，再捏住尼龍線往外皮的下方剝開，就可以得到較長的裸露線。

步驟2：剝線完成后的雙絞線電纜如右圖所示。

步驟3：接下來就要進行撥線的操作。將裸露的雙絞線中的橙色對線撥向自己的前方，棕色對線撥向自己的方向，綠色對線剝向左方，藍色對線剝向右方。

步驟4：將綠色對線與藍色對線放在中間位置，而橙色對線與棕色對線保持不動，即放在靠外的位置。

步驟5：小心的剝開每一對線，因為我們是遵循EIA／TIA 568B的標準來制作接頭，所以線對顏色是有一定順序的。需要特別注意的是，綠色條線應該跨越藍色對線。這里最容易犯錯的地方就是將白綠線與綠線相鄰放在一起，這樣會造成串擾，使傳輸效率降低。

常見的錯誤接法是將綠色線放到第4只腳的位置。應該將綠色線放在第6只腳的位置才是正確的，因為在100BaseT網絡中，第3只腳與第6只腳是同一對的，所以需要使用同一對殘。（見標準EIA／TIA 568B）

步驟 6：將裸露出的雙絞線用剪刀或斜口鉗剪下只剩約 14mm的長度，之所以留下這個長度是為了符合EIA／TIA的標準，您可以參考有關用RJ-45接頭和雙絞線制作標準的介紹。最后再將雙絞線的每一根線依序放入RJ－45接頭的引腳內，第一只引腳內應該放白橙色的線，其余類推。

步驟7：確定雙絞線的每根線已經正確放置之后，就可以用RJ－45壓線鉗壓接RJ－45接頭，市面上還有一種RJ－45接頭的保護套，可以防止接頭在拉扯時造成接觸不良。使用這 種保護套時，需要在壓接RJ－45接頭之前就將這種膠套插在雙絞線電纜上。

步驟8：重復步驟2到步驟7，再制作另一端的RJ－45接頭。因為工作站與集線器之間是 直接對接，所以另一端RJ－45接頭的引腳接法完全一樣。完成后的連接線兩端的RJ－ 45接頭無論引腳和顏色都完全～樣，這種連接方法適用于工作站與集線器之間的連 接。
